WC67K Torsion-Sync CNC Press Brake
CNC Press Brake

WC67K Torsion-Sync CNC Press Brake

Vill du säga adjö till NC -böjmaskiner?
WC67K-serien av CNC Torsion Bar Bending Machines är det perfekta valet på startnivå för CNC-böjning.
WC67K -serien är utrustad med TP10 CNC -systemet och ett elektriskt kompensationsbord.

Kontakta oss
PREV：No previous article
NEXT：EH6 Series Electro-Hydraulic Servo Bending Machine
  • WC67K Torsion-Sync CNC Press Brake

    WC67K Torsion-Sync CNC Press Brake

    - WC67K Series torsionsaxel Synkron pressbroms har en banbrytande industriell design och optimerad parameterkonfiguration, vilket säkerställer stabilitet och förenklad drift.

    - Den innehåller en integrerad svetsad ram och använder CNC -bearbetningscenter för övergripande bearbetning, förbättrar hållbarheten och uppnår hög precision.

    - Utrustad med COTRUST TP10 CNC-system och CNC-kompensationstabell garanterar denna serie böjningsnoggrannhet och kan tillgodose olika böjningsbehov, så att du kan få utrustning med hög precision inom en begränsad budget.

    CNC -kontrollsystem

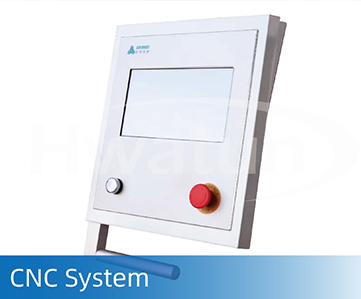

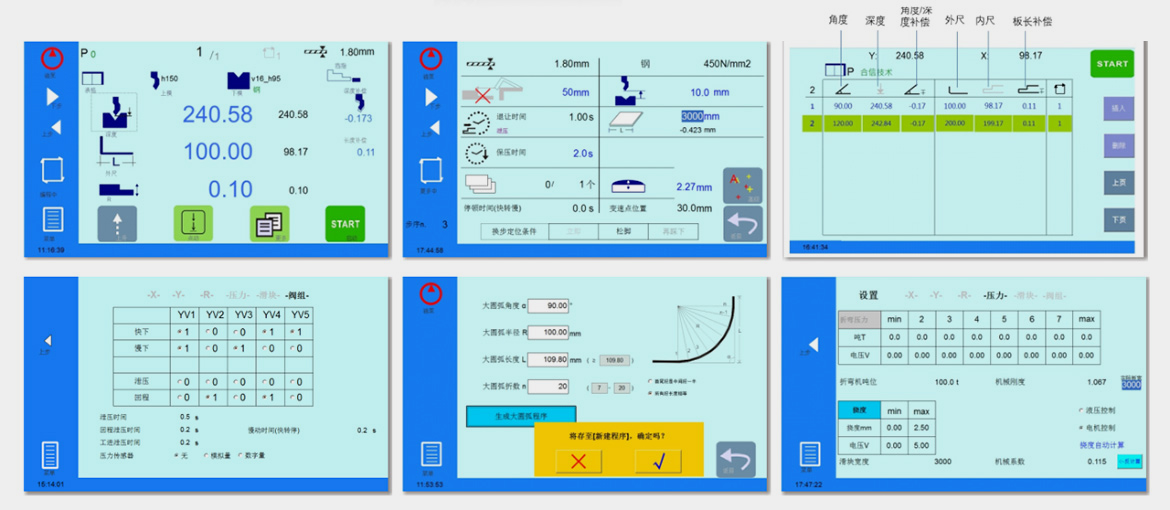

    COTRUST TP10 CNC Controller

    COTRUST TP10 CNC-styrenheten, designad för Torsion Synchro Press-bromsar, har en 10-tums pekskärm, PLC-kontroll och kan-öppna kommunikation. Den stöder flera axlar, butiker upp till 350 program och erbjuder avancerade automatiska beräkningar, vilket säkerställer enkel och effektiv drift.

    Översikt över COTRUST TP10 -systemet

    - Det fullt funktionella systemet är specifikt utformat för torsionssynchropressbromsmaskiner.
    - Detta system har CE- och ROHS -certifiering, vilket säkerställer att internationella standarder följs.
    - utrustad med standard X/Y -axelfunktionalitet och kan enkelt utvidgas för att stödja R -axeln, vilket ger förbättrad mångsidighet för olika böjkrav.
    - TP10 CNC-systemet har en 10-tums riktig färgpekskärm för enkel drift.
    - Den har PLC -kontroll för stabil och pålitlig prestanda.
    - Systemets Canopen -busskommunikationskontroll möjliggör snabb kommunikation och exakt positionering.
    - TP10 CNC -systemet kan lagra upp till 350 program med 24 steg vardera.
    - Det stöder upp till 30 övre stansar och 60 nedre dör för lagringskapacitet.
    - Valfria funktioner som brofunktioner och avancerade kompensationsalgoritmer är tillgängliga för anpassning och mångsidighet.

    Böjfunktion för TP10 -styrenheten

    - Snabbåtkomstprogram för enkel lansering
    - Användarvänlig mögelbibliotekshanteringsfunktion
    - Menygränssnitt eller alternativ för tabellprogrammering
    - Automatisk backstop Surrender Function
    - Automatisk beräkning av tryck och djup
    - Automatisk beräkning av vinkel, avböjning och plattbreddkompensation
    - länkprogramfunktion för att uppnå oändlig stegböjning.

    Mer information
    Robust struktur

    Robust struktur

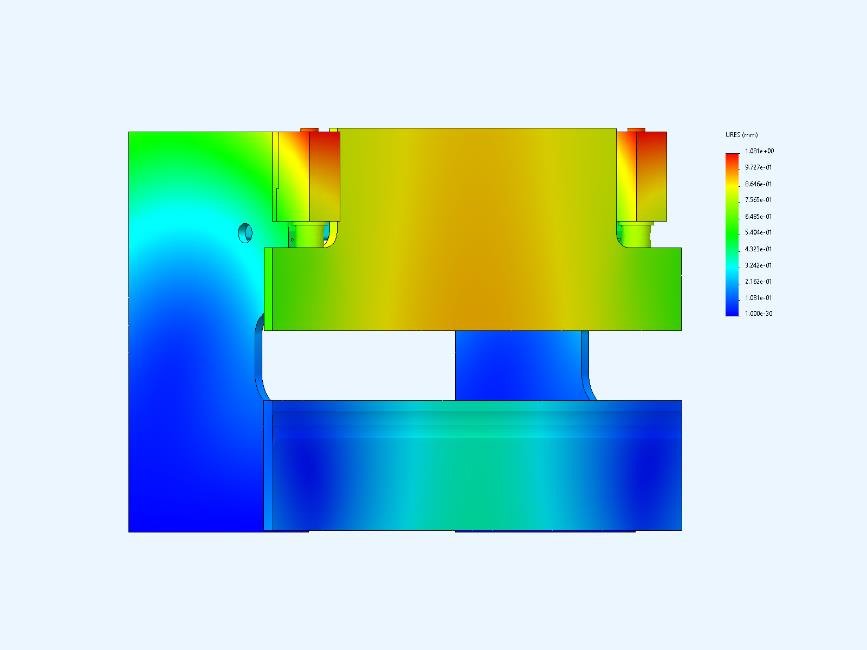

    Ändra elementanalysdiagram

    -Pressbroms mekaniska struktur och alla huvudkomponenter genomgår 3D -analys och optimeringsdesign, vilket garanterar en attraktiv design och pålitlig struktur för stabil maskindrift.

    Styv ramdesign

    -Maskinen är designad och byggd med en svetsad ram i ett stycke som är bearbetat utan att återposla för att garantera stabilitet och precision.

    Integrativ bearbetning

    -Hela maskinramen är klar i en integrerad process med ett CNC-tredimensionellt bearbetningscenter för att säkerställa hög noggrannhet.

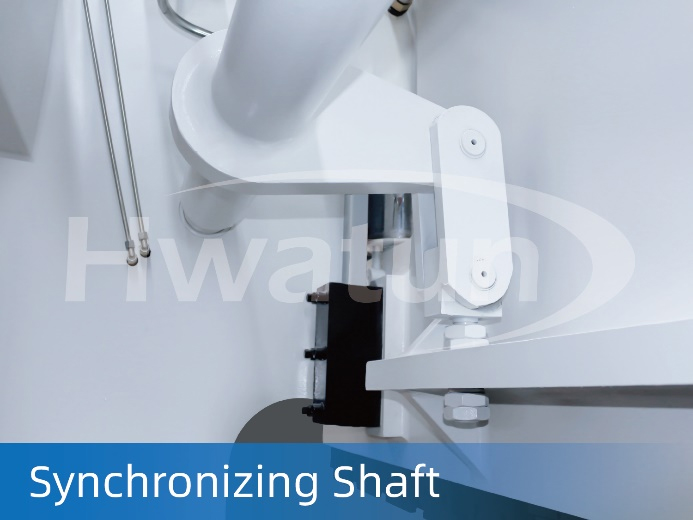

    Torsionsaxel synkron struktur

    -Synkroniseringen i slaget på reglaget för böjmaskinen antar den mekaniska synkroniseringsstrukturen, som är enkel i struktur, stabil och pålitlig.

    Mer information

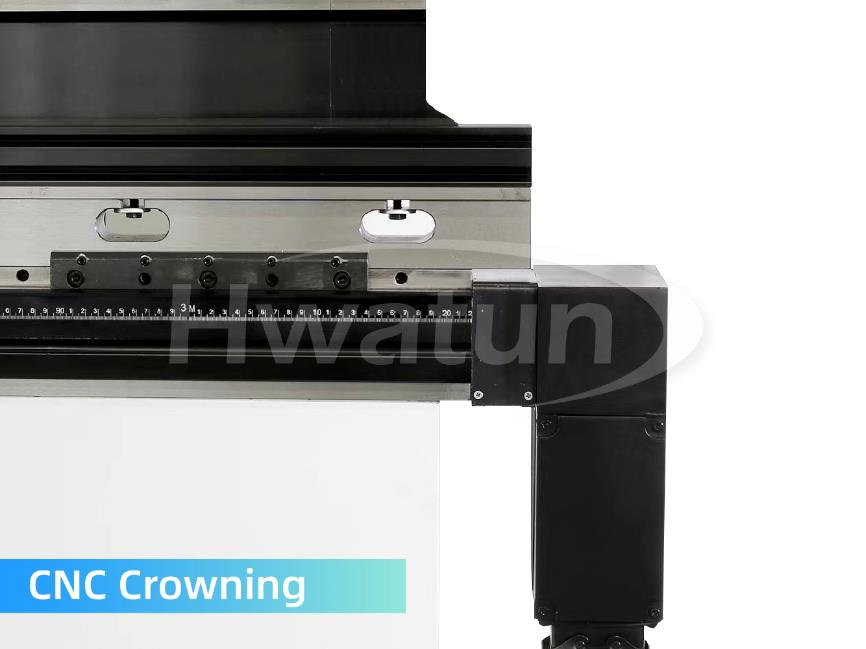

    CNC -krönning


    CNC -krönning

    Motoriserad CNC-kontrollerad anti-avböjningstabell

    -CNC -krönningen används för att kompensera för avböjningsdeformation i böjda arbetsstycken orsakade av RAM och vertikal platta på arbetsbordet.
    -CNC -krönningsanordningen kan justeras automatiskt baserat på instruktioner programmerade i CNC -systemet, vilket gör det mycket bekvämt och effektivt för att uppnå optimala böjda arbetsstycken.

    Mer information
    Bakmätare

    Bakmätare

    - Bakmätningsstrukturen är robust utformad för konsekvent och exakt placering av axlarna, med en balk utrustad med dubbla linjära styrskenor för förbättrad stabilitet och precision.

    - X-axeln kontrollerar den horisontella förskjutningen av bakmätaren i förhållande till mitten av den nedre matrisen och bestämmer därmed dess exakta position under rörelse mot eller bort från den nedre formen.

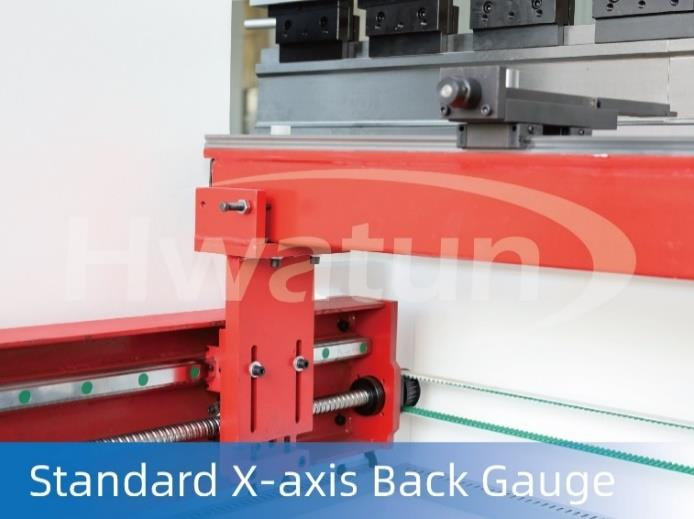

    Standard X-Axis bakmätare

    - Den har dubbla linjära guider, reglage och kulskruvar för förbättrad prestanda.

    - Med funktionaliteten för höjdjustering har användarna flexibilitet att anpassa höjden enligt deras specifika krav.

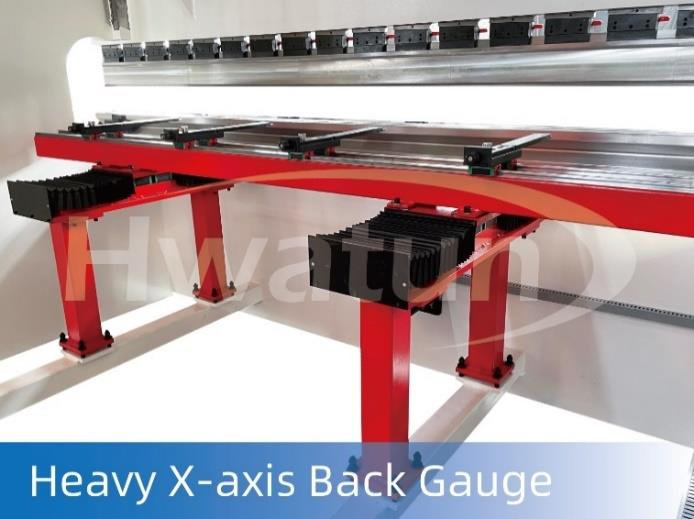

    Tunga ryggmätare

    -Maskinerna som väger över 300 ton är utrustade med en tung integrerad bearbetning av x-axel bakmätare.

    - utrustade med fyra linjära styrskenor, åtta reglage och dubbla kulskruvar för att säkerställa stabiliteten och noggrannheten i bakmätaren.

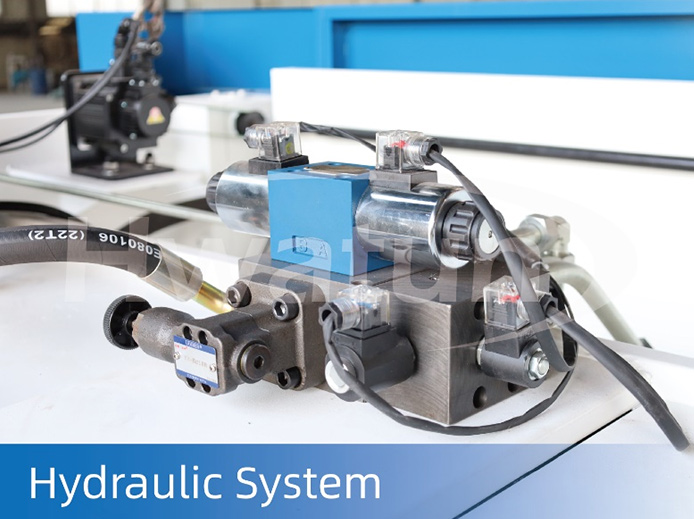

    Hydraulsystem

    Maskinen innehåller en avancerad integrerad hydraulventilgrupp, vilket säkerställer tillförlitlig prestanda och underlättar underhåll för att säkerställa en stabil drift av dess hydrauliska system.

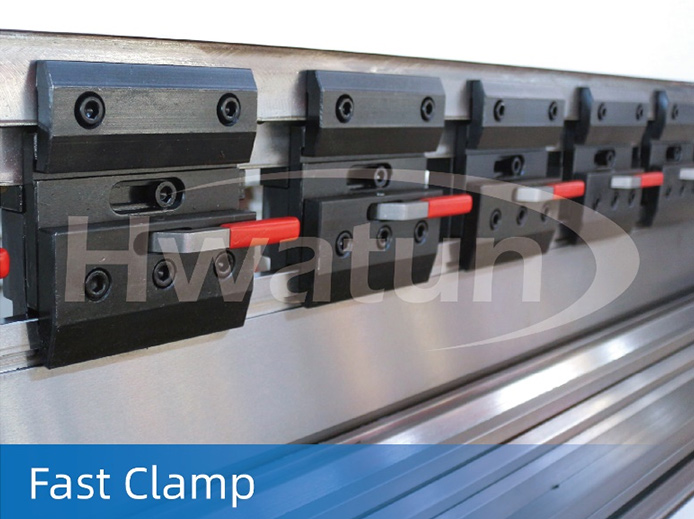

    Snabbklämma

    - Utrustad med en högprecisionsmanual snabbklämma som möjliggör enkel ersättning av den övre stansen genom att helt enkelt dra handtaget, göra stansinstallation enkel och effektiv.
    -Den Quick Clamp har sned kilavböjningskompensation för att bättre kompensera för deformation av RAM -avböjning.

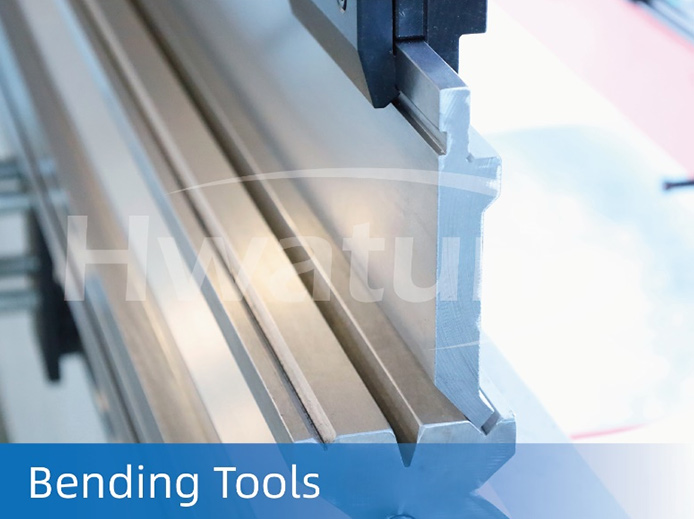

    Alla övre stansar och nedre matriser är induktivt härdade

    Våra ingenjörer kommer att rekommendera det mest lämpliga verktyget baserat på dina delteckningar, vanlig plåt tjocklek, öppningshöjd och böjkraft för tryckbromsen.

    Mer information
Nantong Hwatun Heavy Machine Tool Co., Ltd.
Nantong Hwatun Heavy Machine Tool Co., Ltd.



Ge kunderna högkvalitativa produkter och uppriktig service.

Nantong Hwatun Heavy Machine Tool Co., Ltd.

Ett viktigt ryggradsföretag i smidningsmaskinindustrin. Företaget ligger i Hai'an Binhai Industrial Zone, Jiangsu -provinsen, i det ekonomiskt utvecklade Yangtze River Delta.

Vi är specialiserade på produktion av "Huaduan" varumärkeserier som skjuter maskiner, böjmaskiner, platta rullande maskiner, hydrauliska pressar och avkoppling och utjämningsproduktionslinjer. Produkter används allmänt inom ljusa industrin, luftfarten, varvsindustrin, metallurgi, instrumentering, elektriska apparater, rostfritt stålprodukter, bygg- och dekorationsindustri. Produkter exporteras till Europa, Amerika, Sydostasien, Mellanöstern och andra länder och regioner.

Vårt företag har många inhemska skjuvning, fällbara, rullande, hydrauliska pressar, utjämningsproduktionslinjer och andra professionella, forsknings- och utvecklingstillverkning av produktkvalitet, teknisk nivå är i framkant inom branschen; Huaduan Machine Tool integrerar avancerad teknik hemma och utomlands med avancerad medvetenhet, nya koncept och innovativa anda och kontinuerligt utveckla branschprodukter, lägga en solid grund för "Huaduan" för att skapa ett världsberömt varumärke i smidesindustrin.

  • 0År

    Branschupplevelse

  • 0m²

    Fabriksskydd

  • 0m²

    Byggnadsområde

  • 0Miljoner

    Årsutgångsvärde

Hederstillstånd
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
Nyhetsrum

Relaterade produkter

Produktbeskrivning

De WC67K Torsion-Sync CNC Press Brake Representerar toppen av modern böjteknik och erbjuder en blandning av banbrytande design, precisionsteknik och användarvänliga funktioner. Denna pressbroms är designad specifikt för torsionsaxel Synkron böjning.

Exceptionell design och byggkvalitet
WC67K -serien har en avancerad industriell design med en integrerad svetsad ram, vilket säkerställer exceptionell stabilitet och hållbarhet. Maskinens robusta konstruktion förbättras ytterligare genom CNC-bearbetning av bearbetning, vilket garanterar hög precision och långvarig prestanda. Torsionsaxeln Synkron system som används i denna pressbroms ger exakta och konsekventa böjningsresultat, vilket gör det till ett värdefullt tillägg till alla verkstad eller tillverkningsanläggningar.

Avancerat CNC -system
I hjärtat av WC67K är COTRUST TP10 CNC -systemet, ett helt funktionellt och sofistikerat styrenhet som är specifikt konstruerad för torsionssynkronpressbromsmaskiner. TP10 CNC-systemet är utrustat med en 10-tums riktig färgpekskärm, som erbjuder ett intuitivt och lättanvänt gränssnitt för operatörer. PLC -kontrollen säkerställer stabil och tillförlitlig prestanda, medan Canopen Bus Communication Control underlättar snabb kommunikation och exakt positionering.

TP10 CNC -systemet stöder upp till 350 program med 24 steg vardera, vilket ger omfattande programmeringsflexibilitet för att hantera en mängd böjningsuppgifter. Det innehåller också en användarvänlig mögelbibliotekshanteringsfunktion, vilket gör mögelval och konfiguration enkel. Systemets menygränssnitt eller tabellprogrammeringsalternativ tillgodoser olika användarpreferenser, vilket förbättrar operativ bekvämlighet.

Automatiserad precision och flexibilitet
WC67K -pressbromsen är utformad för att effektivisera operationer med flera automatiserade funktioner. Den har en automatisk backstop Surrender -funktion, som justerar backstop -positionen under böjningsoperationer för att säkerställa noggrannhet och säkerhet. Systemet beräknar också automatiskt tryck, djup, vinkel, avböjning och kompensation av plattbredd, minskar manuella justeringar och minimerar fel.

En av de framstående funktionerna i TP10 CNC -systemet är dess förmåga att utföra oändligt stegböjning genom sin länkprogramfunktion. Denna kapacitet möjliggör genomförandet av komplexa böjsekvenser, vilket gör den idealisk för att producera komplicerade delar och komponenter.

Mångsidighet och anpassning
WC67K -serien erbjuder mångsidighet i verktyg och drift. Det stöder upp till 30 övre stansar och 60 nedre matriser för lagringskapacitet, tillmötesgående ett brett utbud av böjverktyg och matriser. Valfria funktioner, såsom brofunktioner och avancerade kompensationsalgoritmer, är tillgängliga för anpassning, vilket gör att användare kan skräddarsy maskinen efter deras specifika behov och applikationer.

Systemets användarcentriska design innehåller också en snabbåtkomstprogramsida för enkel och snabb lansering av program, vilket ytterligare förbättrar driftseffektiviteten.

Efterlevnad och certifiering
De WC67K Torsion-Sync CNC Press Brake är CE och ROHS -certifierade och uppfyller stränga internationella standarder för säkerhet och miljöskydd. Denna certifiering understryker maskinens engagemang för efterlevnad av kvalitet och lagstiftning och ger användarna förtroende för sin investering.

De WC67K Torsion-Sync CNC Press Brake Kombinerar banbrytande teknik, robust konstruktion och avancerad automatisering för att leverera en högprecisionsböjningslösning. Med sina användarvänliga funktioner och anpassningsbara alternativ är det ett utmärkt val för dem som söker en pålitlig och mångsidig pressbroms för sina tillverkningsbehov.
